ABB hoofdschakelaar 4 polig 40A in schakelkast 220 x 110mm – lastschakelaar – HS404

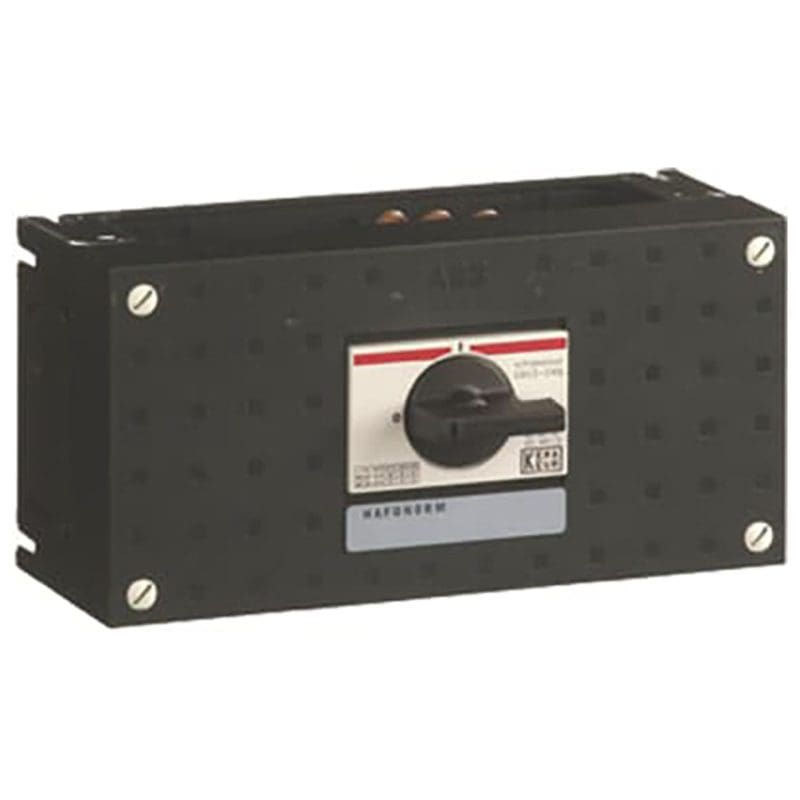

Heb je een hoofdschakelaar nodig die je zo kunt ophangen? Deze ABB HS404 zit al in een Hafonorm-kast van 220 bij 110 millimeter, met een draaiknop op het deksel en een aardstrip erbij.

Vier polen, dus de nul gaat er ook af

De draaischakelaar verbreekt drie fasen plus de nul bij 40 ampère. Daarmee staat alles achter de schakelaar spanningsloos, wat je wilt voordat je in een verdeelinrichting gaat werken. Een tweepolige uitvoering schakelt alleen fase en nul van een enkelfase-installatie; voor krachtstroom heb je deze vierpolige nodig. ABB noemt de toepassing lastscheider: je schakelt er belasting mee, maar hij is geen beveiliging tegen kortsluiting.

Kast, schakelaar en aardstrip in één

Omdat de schakelaar in de behuizing zit hoef je geen losse kast te zoeken die past. Het kunststof huis houdt de aansluitingen achter een deksel, de knop zit aan de buitenkant en de aardstrip is meegeleverd. De kast meet 220 bij 110 bij 75 millimeter, is zwart en heeft beschermingsgraad IP20, dus hij hoort in een droge binnenruimte. Hij past naast een Hafonorm-groepenkast en is universeel te plaatsen ten opzichte van het railsysteem. Reken op 748 gram.

Waar zet je hem neer

Een hoofdschakelaar hoort vóór de verdeelinrichting, zodat je in één handeling de hele installatie eraf kunt halen. Dat is iets anders dan een werkschakelaar, die bij één machine of toestel hoort, en iets anders dan een aardlekschakelaar, die juist een beveiliging is. In een meterkast hang je deze kast naast de groepenkast; hij is even breed, dus dat staat netjes op één lijn. Het aansluiten is werk voor een installateur.
