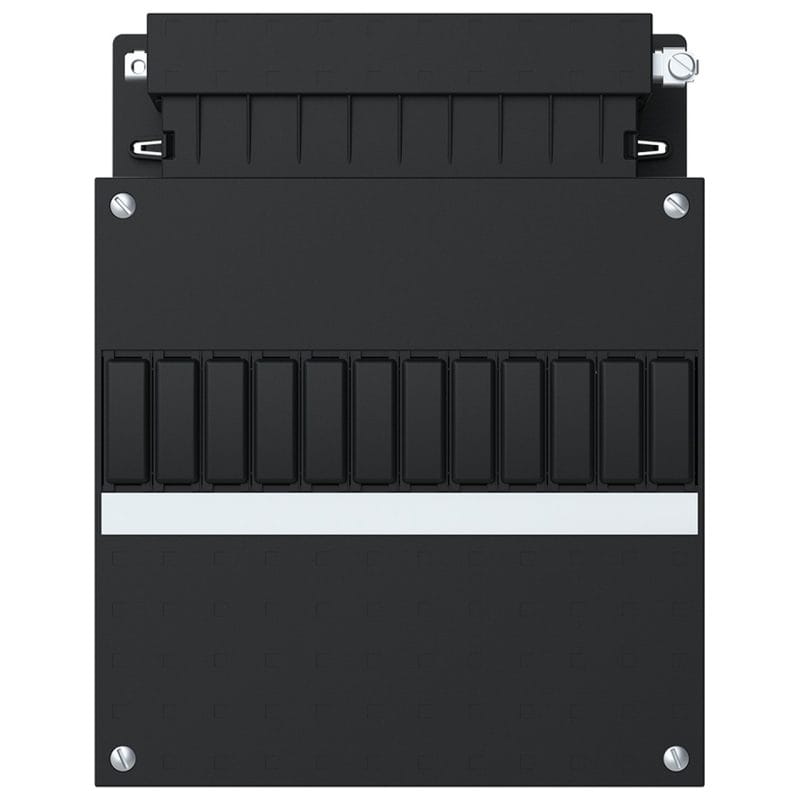

ABB hafonorm lege groepenkast 1 rij 12 modules + busboard 3 fase 1 split 220 x 280 – HLD22B/3

Wil je je meterkast zelf indelen? Deze lege ABB hafonorm kast van 220 x 280 mm heeft het busboard al gemonteerd, maar verder niets: welke automaten en aardlekschakelaars erin komen bepaal je zelf. Je krijgt de behuizing met één DIN-rail en een voorgemonteerd busboard 3 fase 1 split.

Busboard in plaats van doorbedraden

Op een busboard klik je de componenten vast; je hoeft de fase, de nul en de aarde niet van groep naar groep door te draden. Dat scheelt werk in de kast en het blijft overzichtelijk als er later een groep bij komt. Dit is de driefase-uitvoering met 3 fase 1 split, met vijfvoudige klemmenblokken die niet losraken door trillingen of temperatuurwisselingen.

Wat er in past

De sleufbreedte is 214 mm / 12 modulen x 17,5 mm, dus 12 standaardmodules in 1 rij. Hoeveel groepen dat worden hangt af van wat je kiest: een aardlekautomaat neemt twee modules, een losse aardlekschakelaar ook, en een installatieautomaat met nul eveneens twee. De sleuf is afgewerkt met een afdekstrook, en het deksel heeft een uitsparing zodat alleen de bedieningstuimelaars in het zicht staan.

Maten en montage

De kast meet 220 x 280 mm en bouwt 90 mm op de wand. De inbouwdiepte is 75 mm en inwendig houd je 77 mm over. Het is een opbouwkast van kunststof in zwart (RAL9017) met beschermingsgraad IP20; aanbouwen van een tweede kast ernaast kan. Het rooster van uitbreekbare vlakken rondom laat je de invoer kiezen die bij jouw bedrading past.
