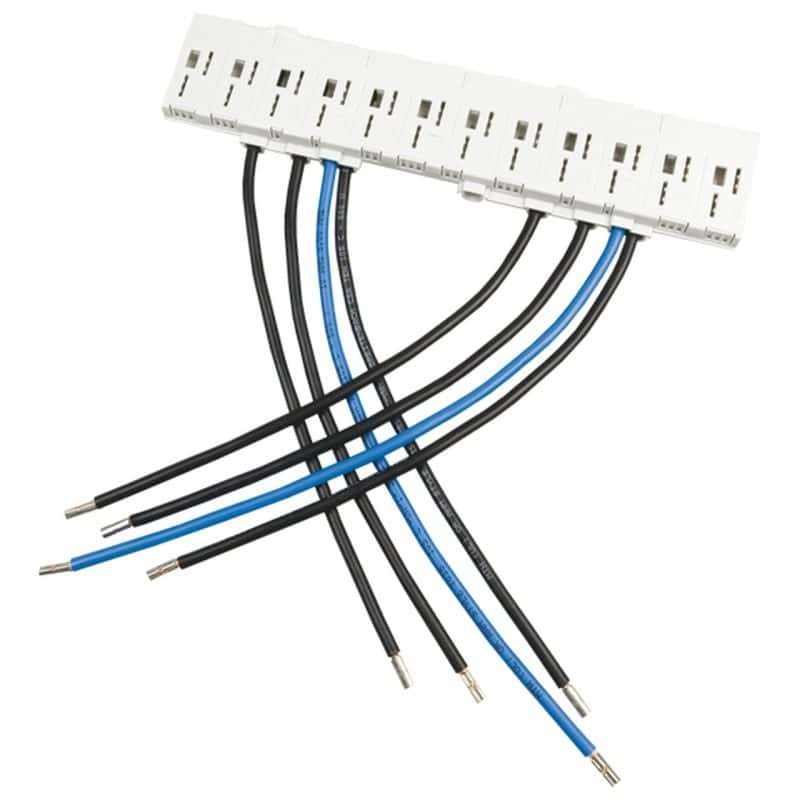

ABB busboard 3 fase splitload 2 x 6 modulen – 6939.354

Bouw je een lege ABB Hafonorm-kast zelf op, of moet er een busboard vervangen worden? Dit is de splitload-uitvoering: een 3-fase Busboard dat in tweeën is gedeeld, twee secties van zes modulen met elk een eigen set aansluitdraden. Zo zet je twee aardlekschakelaars in de kast en legt één storing niet meteen alles stil.

Klikken in plaats van doordraden

Het Busboard is het voorbedrade railsysteem dat ABB in de Hafonorm-kasten gebruikt. Automaten, aardlekschakelaars en een beltransformator klik je erop vast in plaats van ze stuk voor stuk door te draden. Dat scheelt tijd bij de eerste installatie, maar vooral later: een groep erbij is een kwestie van de automaat op een vrije plek klikken.

Waarom splitload

Beide helften hebben hun eigen drie fasen en nul naar buiten. Je voedt ze vanaf twee aardlekschakelaars, zodat de ene helft blijft werken als de andere uitvalt. Dat is prettig in een woning waar de koeling, de cv of de laadpaal niet mee de lucht in hoeft bij een lek in een lichtgroep. Heb je die splitsing niet nodig, dan is het doorlopende board van 1 x 12 modulen de goedkopere keuze.

Past in de Hafonorm-sleuf

Het board is 215 mm breed en past daarmee precies in de sleuf van een Hafonorm-kast: 214 mm, oftewel twaalf modulen van 17,5 mm. Het is toegekend voor 63 A en heeft vier polen: drie fasen en de nul. Let op dat het alleen in ABB Hafonorm-kasten past. Bij ABB heet dit board type 105249, artikelnummer 6939.354.
