ABB busboard 1 fase 3 split 3 x 4 modulen – 1SPF006939F0356

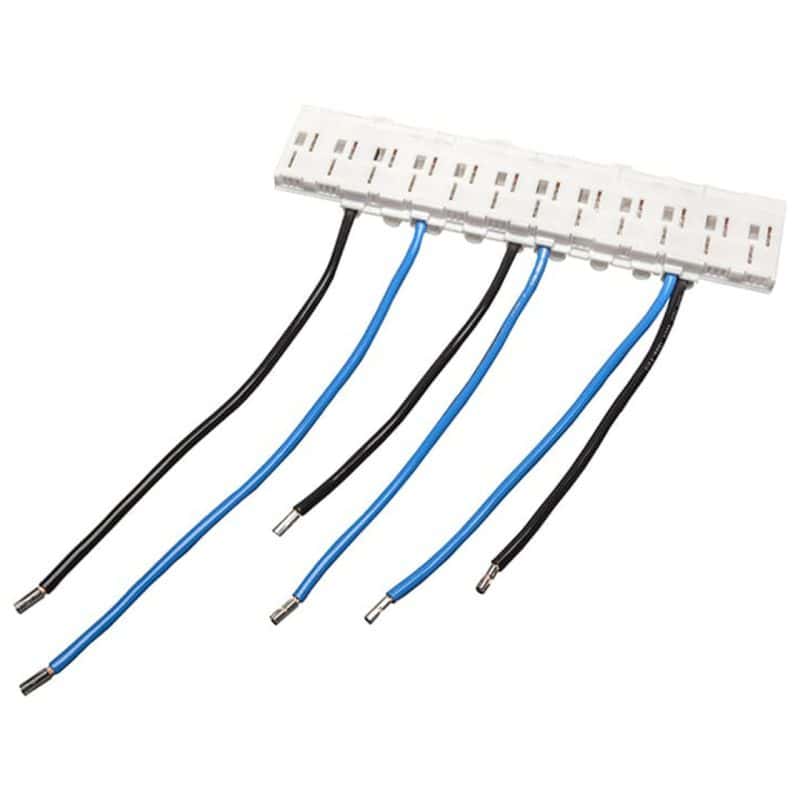

Bouw je een lege ABB Hafonorm-kast zelf op, of moet er een busboard vervangen worden? Dit is de 3-split: een 1-fase Busboard dat in drieen is gedeeld, drie secties van vier modulen met elk een eigen paar aansluitdraden. Daarmee verdeel je twaalf groepen over drie aardlekschakelaars.

Klikken in plaats van doordraden

Het Busboard is het voorbedrade railsysteem dat ABB in de Hafonorm-kasten gebruikt. Automaten, aardlekschakelaars en een beltransformator klik je erop vast in plaats van ze stuk voor stuk door te draden. Dat scheelt tijd bij de eerste installatie, maar vooral later: een groep erbij is een kwestie van de automaat op een vrije plek klikken.

Drie keer vier modulen

Elk van de drie helften heeft een eigen fase- en nuldraad naar buiten, zes polen in totaal. Je voedt ze vanaf drie aardlekschakelaars, zodat een lek in een lichtgroep de koeling of de cv niet meeneemt. In een woning met veel vaste apparatuur is dat prettiger dan alles achter een of twee aardlekken. Heb je die fijne verdeling niet nodig, dan is het board met twee keer zes modulen de goedkopere keuze.

Past in de Hafonorm-sleuf

Het board is 215 mm breed en past daarmee precies in de sleuf van een Hafonorm-kast: 214 mm, oftewel twaalf modulen van 17,5 mm. Het is toegekend voor 63 A. Let op dat het alleen in ABB Hafonorm-kasten past. Bij ABB heet dit board type 120313, bestelnummer 1SPF006939F0356.
