ABB busboard 3 fase 1 x 12 modulen – 6939.352

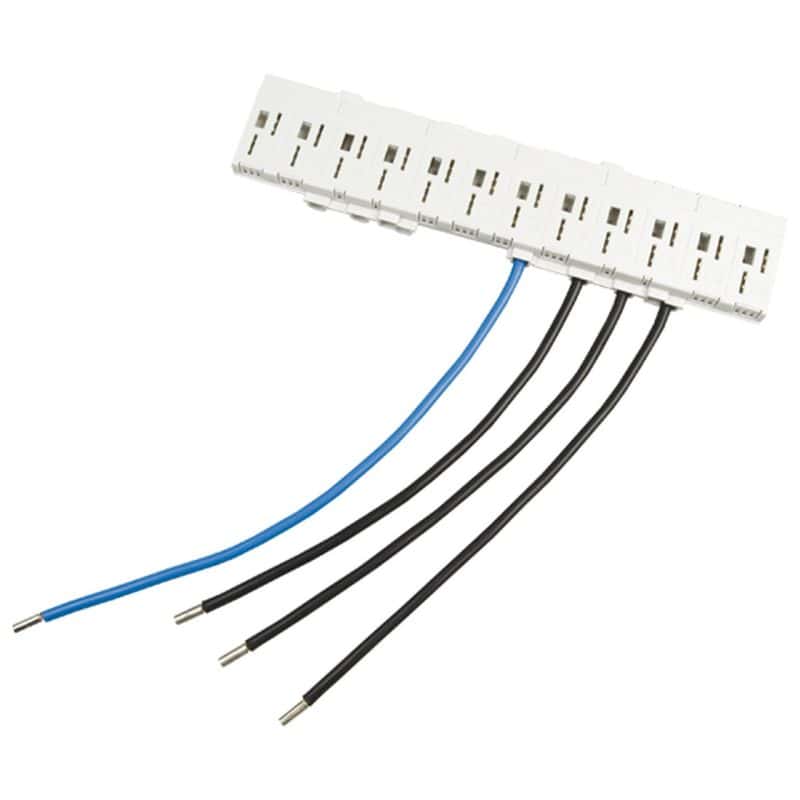

Bouw je een lege ABB Hafonorm-kast zelf op, of moet er een busboard vervangen worden? Dit is het losse 3-fase Busboard als één doorlopende rij van twaalf modulen. De drie fasen en de nul liggen over de hele rij, zodat je elke groep op de fase zet die je nodig hebt en de automaten er simpelweg op vastklikt.

Klikken in plaats van doordraden

Het Busboard is het voorbedrade railsysteem dat ABB in de Hafonorm-kasten gebruikt. Automaten, aardlekschakelaars en een beltransformator klik je erop vast in plaats van ze stuk voor stuk door te draden. Dat scheelt tijd bij de eerste installatie, maar vooral later: een groep erbij is een kwestie van de automaat op een vrije plek klikken.

Eén doorlopende rij van twaalf

Deze uitvoering is niet gedeeld: alle twaalf moduleplaatsen zitten aan dezelfde set aansluitdraden, en dus achter dezelfde aardlekschakelaar. Dat is de eenvoudigste opzet en vraagt één 4-polige aardlekschakelaar. Wil je de groepen juist over twee aardlekken verdelen, neem dan de splitload-uitvoering met twee keer zes modulen.

Past in de Hafonorm-sleuf

Het board is 215 mm breed en past daarmee precies in de sleuf van een Hafonorm-kast: 214 mm, oftewel twaalf modulen van 17,5 mm. Het is toegekend voor 63 A en heeft vier polen: drie fasen en de nul. Let op dat het alleen in ABB Hafonorm-kasten past. Bij ABB heet dit board type 105251, artikelnummer 6939.352.
