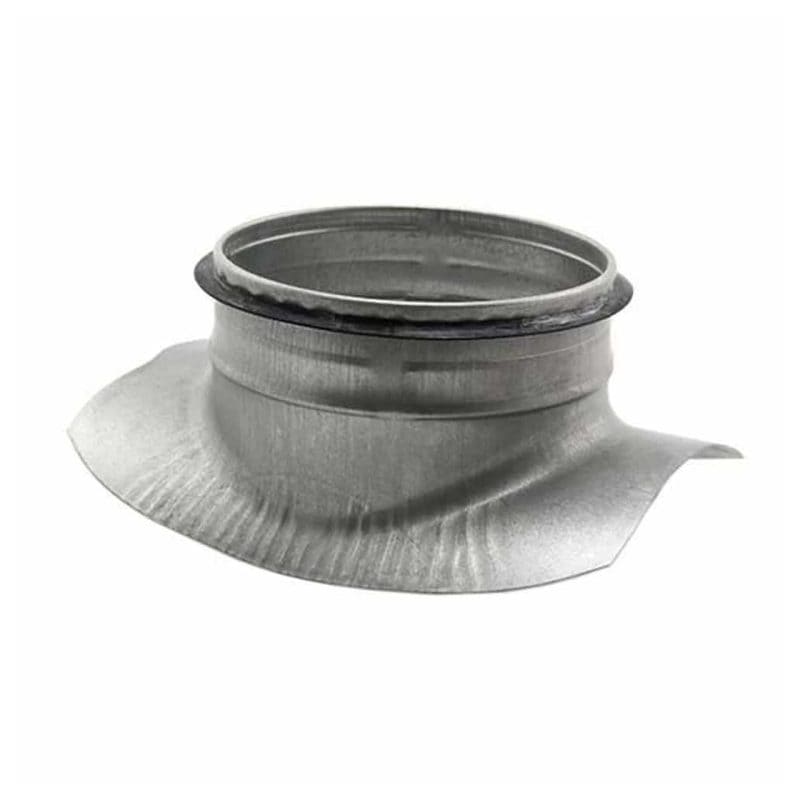

Spiro-SAFE Zadelstuk Ø 315 – 315 mm 90 graden

Merk: Europlast Artikelnummer W07655
Spiro-SAFE Zadelstuk Ø 315 - 315 mm 90 graden

Beschrijving

Wil je op een kanaal van Ø 315 mm een aftakking van Ø 315 mm maken? Dit SAFE-zadelstuk zet je met een afgeronde voet op de buis en tapt er haaks een tak af. Het rubber zit er al in, dus je hoeft de verbinding niet te kitten of te tapen.

Aftakken zonder het kanaal te onderbreken

Je zaagt een gat in de spirobuis, zet het zadel eroverheen en schroeft het vast. Het hoofdkanaal blijft liggen zoals het ligt, dus je hoeft geen stuk uit te nemen of het hele tracé los te halen. De voet is voorgebogen op Ø 315 mm, waardoor hij strak aansluit en de luchtstroom in het hoofdkanaal nauwelijks verstoort.

SAFE-afdichting, klasse D

In de aftakking zit een voorgemonteerd afdichtrubber. Je schuift het volgende kanaaldeel erin en de verbinding is luchtdicht, goed voor luchtdichtheidsklasse D. Dat scheelt werk op de ladder en het scheelt lekkage: een kanaal dat lekt kost rechtstreeks debiet en dus energie. Omdat de aftakking even groot is als het hoofdkanaal, splits je hiermee een tracé in twee gelijke takken.

Veelgestelde vragen

Hoe monteer ik een zadelstuk?

Teken het gat af met het zadel als mal, zaag of knip het uit met een gatenzaag of plaatschaar en ontbraam de rand. Zet het zadel erop en schroef het vast met parkers. Werk de voet rondom af met tape als je zeker wilt zijn van een luchtdichte aansluiting op het hoofdkanaal.

Moet ik nog kitten of tapen?

In de aftakking niet: daar zit het SAFE-rubber al in, dus het volgende kanaaldeel schuif je er gewoon in. De voet op het hoofdkanaal werk je wel af, want daar maak je zelf het gat en die naad is niet voorgedicht.

Past dit zadel op een kanaal van Ø 315 mm?

Ja, de voet is daarop voorgebogen. Gebruik hem niet op een andere diameter: dan sluit de voet niet aan en krijg je de naad niet dicht. Voor andere maten vind je in deze categorie zadelstukken van Ø 80 tot Ø 630 mm.

Wat betekent luchtdichtheidsklasse D?

Dat is de hoogste klasse voor ronde metalen kanalen: er lekt per vierkante meter kanaaloppervlak zeer weinig lucht weg. Hoe dichter het systeem, hoe minder de ventilator hoeft te draaien voor hetzelfde debiet, en dat scheelt stroom en geluid.

Specificaties

Artikelnummer W07655
EAN 8719544103178
Productcode BAS315-315
Verpakking Per stuk
Model Zadelstuk
Materiaal kanaal Staal
Oppervlaktebescherming Sendzimir verzinkt
Hoek 90°
Aansluiting hoofdkanaal Afgerond
Aansluiting aftakking Kanaaleind
Nom. kanaaldiameter hoofdkanaal 315 mm
Nom. kanaaldiameter aftakking 315 mm

Documentatie

Beoordelingen

Nog geen beoordelingen voor dit product. Heb je hem in huis? Dan helpt jouw ervaring de volgende koper.
