Schneider Resi9 fornuisgroep 2P+2N B16 6KA – R9P09816

Merk: Schneider Artikelnummer W07708
Schneider Resi9 fornuisgroep 2P+2N B16 6KA - R9P09816

Beschrijving

Krijgt je kookplaat een eigen groep? Deze Resi9-automaat is 2 polig met 2 nul uitgevoerd op B16, precies de indeling die een kookplaat op 2 x 230 volt vraagt. Hij is 2 modules breed en klikt op een standaard DIN-rail.

Twee fasen en twee nullen in één component

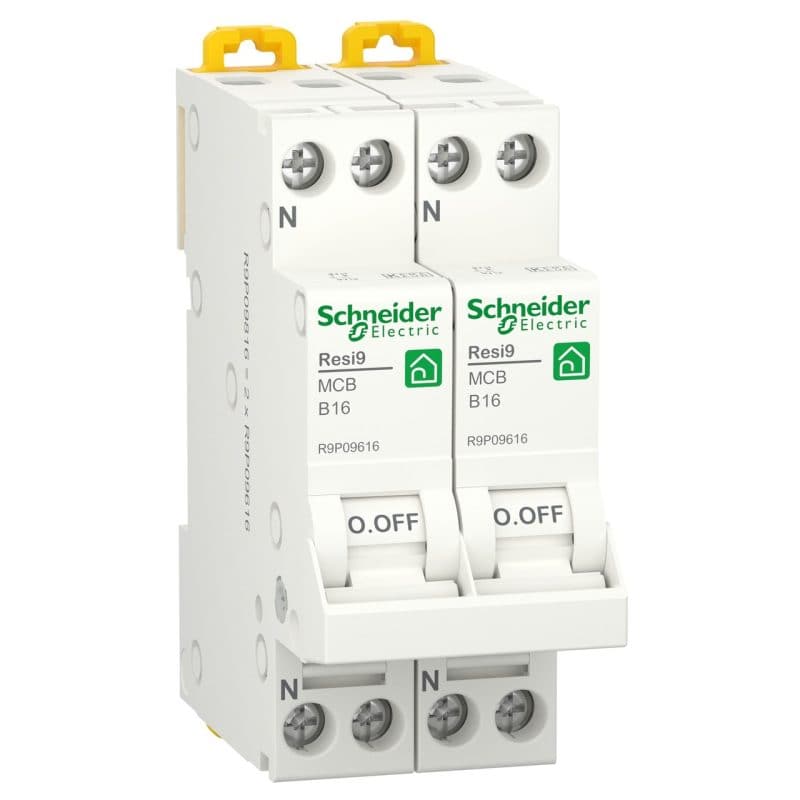

Een kookplaat op 2 x 230 volt gebruikt twee fasen met elk een eigen nul. Deze automaat schakelt alle vier de aders tegelijk, dus de groep is in één handeling spanningsvrij. Schneider bouwt hem letterlijk op uit twee gekoppelde 1-polige automaten met nul: op de zijkant staat dan ook R9P09816 = 2 x R9P09616. Je hoeft dus zelf geen twee automaten te koppelen met een brug.

Wat je verder moet weten

Het kortsluitvermogen is 6 kA bij 230 volt, ruim voldoende voor een woninginstallatie. De B-karakteristiek schakelt bij 3 tot 5 keer de nominale stroom, wat bij een kookplaat prettig is omdat je geen last hebt van onnodig uitschakelen bij het inschakelen. De automaat is 44 mm diep, werkt van -25 tot 60 graden en neemt klemmen tot 25 mm² eendraads. Let op dat dit een installatieautomaat is en geen aardlekautomaat: de aardlekbeveiliging regel je met een aparte aardlekschakelaar in de groepenkast.

Veelgestelde vragen

Waarom 2 polig met 2 nul?

Een kookplaat op 2 x 230 volt heeft twee fasen die elk hun eigen nul gebruiken. Deze automaat schakelt alle vier de aders tegelijk, zodat de hele groep in één keer spanningsvrij is. Zou je twee losse 1-polige automaten gebruiken, dan blijft er bij het uitschakelen van één groep nog spanning op het toestel staan.

Heb ik dan nog een fornuisbrug nodig?

Nee, dat is juist het voordeel. Schneider heeft twee 1-polige automaten met nul aan elkaar gekoppeld tot één component van 2 modules breed; op de zijkant staat R9P09816 = 2 x R9P09616. Je plaatst hem in één handeling en hoeft niets te bruggen.

Is dit ook een aardlekbeveiliging?

Nee. Dit is een installatieautomaat: hij beveiligt tegen overbelasting en kortsluiting. De aardlekbeveiliging komt van een aparte aardlekschakelaar in de groepenkast, meestal 40A met 30 mA. In Nederland is een aardlekschakelaar per groepenblok verplicht.

Is B16 genoeg voor mijn kookplaat?

Voor een kookplaat op 2 x 230 volt is B16 de gangbare keuze; dat is 16 ampère per fase. Grote inductiekookplaten met vier zones vragen soms een krachtgroep op drie fasen. Kijk op het typeplaatje van je kookplaat welke aansluiting de fabrikant voorschrijft en hoeveel vermogen het toestel trekt.

Specificaties

Artikelnummer W07708
EAN 3606481905093
Merk Schneider
Aantal polen (totaal) 2 polig + 2 nul
Productcode R9P09816
Type automaat Installatieautomaat / Kookgroep
Aantal beveiligde polen 2
Breedte in module-eenheden 2
Inbouwdiepte 44 mm
Meeschakelende nul Ja
Nevenapparaat mogelijk Nee
Nom. spanning 230V
