Heatpex Aria verbindingsstuk horizontaal luchtverdeelbox – 524111001

Merk: Heatpex Artikelnummer W07811

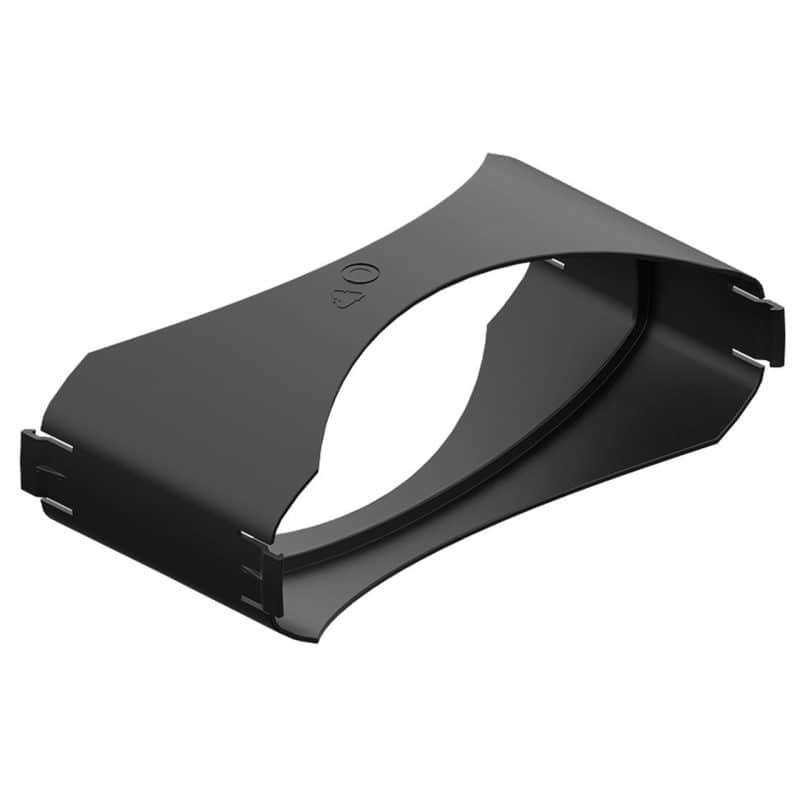

Heatpex Aria verbindingsstuk horizontaal luchtverdeelbox

Beschrijving

Kom je aansluitingen tekort op je verdeelbox? Met dit horizontale verbindingsstuk zet je twee Heatpex Aria verdeelboxen naast elkaar en voed je ze allebei vanuit één hoofdkanaal.

Naast elkaar in plaats van gestapeld

Er zijn twee manieren om boxen te koppelen. Verticaal stapelen bouwt hoogte op, en die ruimte heb je in een verlaagd plafond of een vloeropbouw niet altijd. Horizontaal koppelen houdt de bouwhoogte op 106 mm en legt de boxen naast elkaar; je hebt dan wel meer vloeroppervlak nodig.

Werkt op alle drie de maten

Het stuk past op de verdeelboxen van 63, 75 en 90 mm. Het is van polypropyleen, weegt 70 gram en meet 216 x 110 x 92 mm. De lipjes aan de zijkant helpen bij het op zijn plek klikken.

Dicht volgens klasse ATC1

De koppeling is onderdeel van de luchtweg, dus die moet net zo dicht zijn als de rest. Samen met het Aria-systeem haal je luchtdichtheidsklasse ATC1 volgens PN-EN 17192. Vergeet niet om de poorten die je na het koppelen niet gebruikt dichtgeplugd te laten.

Veelgestelde vragen

Horizontaal of verticaal koppelen?

Verticaal stapelen kost bouwhoogte maar weinig oppervlak; horizontaal is andersom. In een vloeropbouw of een krap verlaagd plafond is horizontaal meestal de enige optie.

Hoeveel aansluitingen krijg ik erbij?

Een tweede box in dezelfde maat. Bij 90 mm ga je van acht naar zestien, bij 75 mm van tien naar twintig en bij 63 mm van twaalf naar vierentwintig.

Past dit op elke verdeelbox?

Op de Aria-verdeelboxen van 63, 75 en 90 mm. Op de plenum box, de ventielcollector, past het niet.

Heb ik een tweede hoofdaansluiting nodig?

Nee, dat is juist het idee: de twee boxen delen één hoofdkanaal. Controleer wel of je unit het totale debiet aankan.

Specificaties

Artikelnummer W07811
EAN 5908226240055
Merk Heatpex
Serie Aria
Uitvoering Verbindingsstuk horizontaal
Toepassing Twee luchtverdeelboxen naast elkaar
Geschikt voor systeem 63, 75 en 90 mm
Lengte 216 mm
Breedte 110 mm
Hoogte 92 mm
Materiaal Polypropyleen (PP)
Luchtdichtheidsklasse ATC1 (PN-EN 17192)
