Heatpex Aria aansluitstuk luchtverdeelbox Ø125/160 mm – 524110001

Merk: Heatpex Artikelnummer W07669

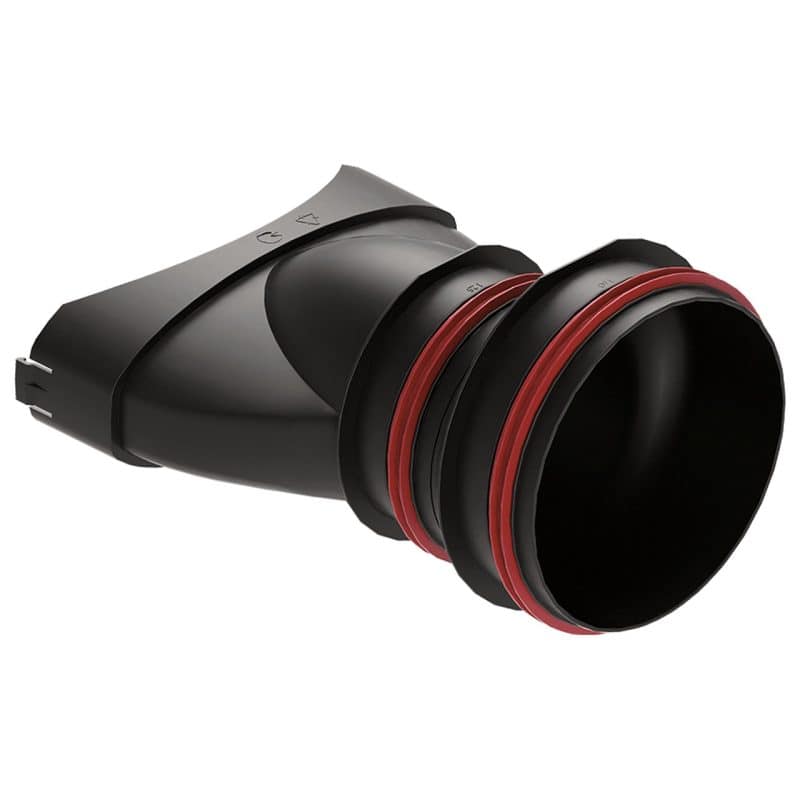

Heatpex Aria aansluitstuk luchtverdeelbox 125 160mm

Beschrijving

Komt het hoofdkanaal van je WTW-unit van opzij op de verdeelbox uit? Met dit Heatpex Aria aansluitstuk maak je die verbinding, voor een kanaal van Ø125 of Ø160 mm.

Aansluiten waar de ruimte het toelaat

Het stuk klikt in de ovale opening aan de zijkant van de verdeelbox, op de plek van één module van 3 x 75 mm of 2 x 90 mm. Dat kost je dus een paar aftakkingen, maar het scheelt bouwhoogte: je houdt de box plat tegen het plafond of in de vloer en voert het hoofdkanaal er horizontaal naartoe.

Twee maten in één stuk

Er zit een snijgroef in. Gebruik je een kanaal van Ø160 mm, dan sluit je direct aan; werk je met Ø125 mm, dan snij je het bredere deel eraf. De afdichtingen voor allebei de maten zitten erbij, dus je hebt geen losse rubbers nodig. Standaard spirobuis past er ook op.

Hoort bij het hele Aria-programma

Het aansluitstuk werkt op de verdeelboxen van 63, 75 en 90 mm en is ook geschikt voor de geïsoleerde Aria Aduro-kanalen. Het weegt 0,26 kg, meet 284 x 216 x 167 mm en is van polypropyleen.

Veelgestelde vragen

Zijaansluiting of centraal verbindingsstuk?

Kies de zijaansluiting als het hoofdkanaal horizontaal naar de box loopt en je geen ruimte boven de box hebt. Het centrale verbindingsstuk komt bovenop de box en is de keuze als het kanaal van boven komt; dat gaat bovendien tot Ø200 mm.

Hoeveel aftakkingen kost dit?

Het stuk neemt de plaats in van één module: drie aansluitingen van 75 mm of twee van 90 mm. Houd daar rekening mee bij het tellen van je ruimtes.

Moet ik hem inkorten?

Alleen bij Ø125 mm. Het stuk is gemaakt voor Ø160 mm met een snijgroef op Ø125; werk je met de kleinere maat, dan snij je het ongebruikte deel er netjes af.

Zitten de afdichtingen erbij?

Ja, voor zowel Ø125 als Ø160 mm. Daarmee haal je samen met de rest van het systeem luchtdichtheidsklasse ATC1.

Specificaties

Artikelnummer W07669
EAN 5908226240048
Merk Heatpex
Serie Aria
Uitvoering Zijaansluiting
Toepassing Hoofdkanaal op luchtverdeelbox
Geschikt voor kanaaldiameter 125 en 160 mm
Montagepositie Ovale opening in de zijkant
Vervangt module 3 x 75 mm of 2 x 90 mm
Lengte 284 mm
Breedte 216 mm
Hoogte 167 mm
