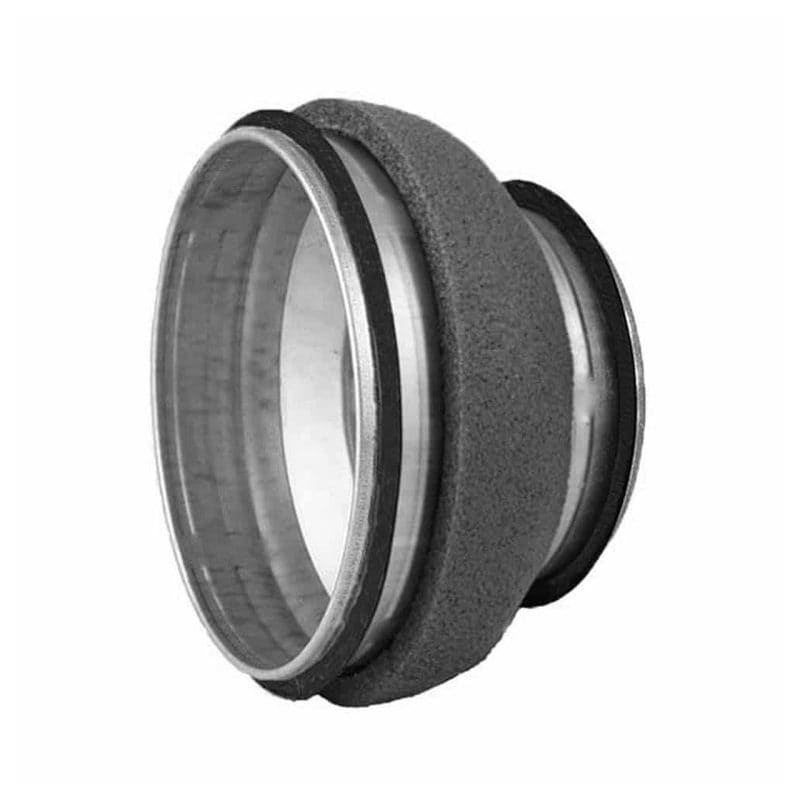

Thermoduct geïsoleerde spiro verloopstuk Ø 400 mm – 200 mm

Moet je vanaf een hoofdkanaal van 400 mm een tak van 200 mm voeden? Dit Thermoduct verloopstuk brengt de diameter in één stap terug en houdt daarbij de isolatiemantel over de volle lengte intact. Met 195 mm bouwlengte verloopt de versmalling geleidelijk genoeg om turbulentie te beperken, en de verzinkte binnenmantel maakt het stuk stevig genoeg voor de zwaardere installaties waarin deze maten voorkomen.

Van hoofdkanaal naar aftakking

Een diameter van 400 mm hoort bij de hoofdleiding van een groot systeem: appartementencomplexen, kantoren of werkplaatsen. Daar tak je met dit stuk een kanaal van 200 mm op af, bijvoorbeeld naar een afzonderlijke ruimte of een tweede tak. Doordat het verloop conisch over 195 mm loopt, wordt de luchtstroom niet abrupt afgeknepen. Dat scheelt drukverlies en houdt het stromingsgeluid laag, juist bij zo’n forse versmalling.

De isolatie loopt door over de hele overgang

Bij een diameterwisseling verandert de luchtsnelheid, en dat is precies waar condens ontstaat als de mantel ontbreekt. Over dit verloopstuk loopt dezelfde 9 mm isolatie als over de buis, ook over het smalle deel. De binnenzijde is sendzimir verzinkt staal met een wanddikte van 0.6 mm. Aan beide zijden zit het SAFE-afdichtrubber al gemonteerd: je schuift het stuk op je kanaal en de verbinding haalt luchtdichtheidsklasse D volgens EN 1751, zonder tape of extra afplakwerk.
