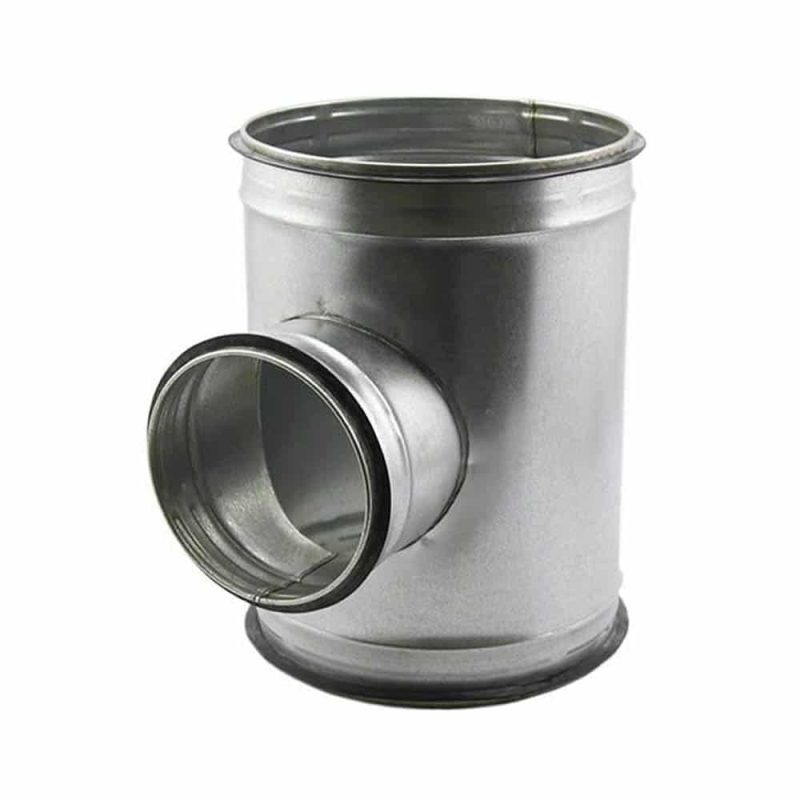

Spiro-SAFE T-stuk Ø 150 mm aftakking Ø 150 mm 90 graden

Merk: Europlast Artikelnummer W03294
Spiro SAFE T stuk O 150 mm aftakking O 150 mm 90 graden 1
tekening t stuk 90 graden 64

Beschrijving

Moet je een 150 mm kanaal splitsen in twee gelijke takken met minimaal ruimtegebruik? Dit 90° T-stuk is de oplossing. De symmetrische 150 mm diameters zorgen voor gelijkmatige luchtverdeling, terwijl de rechte hoek ruimtebesparend werkt in krappe installatiesituaties. Geschikt voor middelgrote ventilatieprojecten in woningen of kleine kantoren. De SAFE-technologie maakt installeren eenvoudig en snel.

Efficiënte splitsing in beperkte ruimte

De 90° configuratie is perfect als je verticaal of horizontaal moet aftakken in verlaagde plafonds, leidingschachten of andere krappe situaties. Met 150 mm diameter heb je voldoende capaciteit voor standaard woonhuisventilatie tot ongeveer 200 m³/h per tak. De symmetrische uitvoering zorgt dat beide uitgaande kanalen gelijke capaciteit krijgen, wat de balancering van je systeem vergemakkelijkt.

Professionele kwaliteit in elke verbinding

Het SAFE-systeem met geïntegreerde dichting levert klasse D luchtdichtheid in alle drie de aansluitpunten. Dit voorkomt energieverspilling door lekkage en houdt je ventilatiesysteem efficiënt werken. Het gegalvaniseerde staal biedt jarenlange bescherming tegen roest en corrosie, zelfs wanneer er vochtige lucht doorheen stroomt. Perfect voor badkamerventilatie of keukenafzuiging waar regelmatig condensatie kan optreden.

Veelgestelde vragen

Is 150 mm een standaard spiromaat?

Eigenlijk is 160 mm de standaard spiromaat, maar 150 mm komt ook voor, vooral bij rechthoekige overgangen. Voor puur spirokanaalsystemen blijf je beter bij de standaard maten: 100, 125, 160, 200, 250, 315 mm. Dit maakt het vinden van passende componenten makkelijker. Check bij twijfel altijd welke maat je bestaande kanalen hebben.

Hoe bereken ik het drukverlies bij 90° T-stukken?

90° T-stukken geven meer drukverlies dan 45° varianten. Voor precieze berekeningen gebruik je tabellen van de fabrikant of ventilatie software. Als vuistregel kun je rekenen op 20 tot 40 Pascal extra weerstand per 90° T-stuk, afhankelijk van diameter en luchtsnelheid. Tel alle drukverliezen op om te bepalen of je ventilator voldoende capaciteit heeft.

Moet ik regelkleppen gebruiken bij symmetrische T-stukken?

Bij een symmetrische T-stuk met gelijke kanaallengtes na de splitsing heb je vaak geen regelkleppen nodig. Zijn de takken ongelijk lang, dan kan een regelklep in de korte tak helpen om de balans te herstellen. Meet na installatie de werkelijke luchtstromen en pas indien nodig bij met regelkleppen. Goede balancering voorkomt dat één ruimte te weinig ventilatie krijgt.

Kan ik dit T-stuk gebruiken in een CO2-gestuurd systeem?

Ja, dit T-stuk werkt prima in vraaggestuurde ventilatiesystemen. De luchtdichtheid is zelfs een voordeel omdat je systeem nauwkeuriger kan sturen zonder lekkageverliezen. Zorg wel dat je ventilatoren en regelkleppen geschikt zijn voor variabel toeren. CO2-gestuurde systemen besparen energie maar vereisen wel goed gebalanceerde en luchtdichte kanalen.

Specificaties

Artikelnummer W03294
EAN 8719544105714
Merk Europlast
Model T-stuk
Productcode TCPS150-150
Materiaal kanaal Staal
Hoek 90°
Geïsoleerd Nee
Verpakking Per stuk
Luchtdichtheidsklasse volgens EN 1751 D
Met voorgemonteerde afdichting Ja
Oppervlaktebescherming Sendzimir verzinkt

Documentatie
