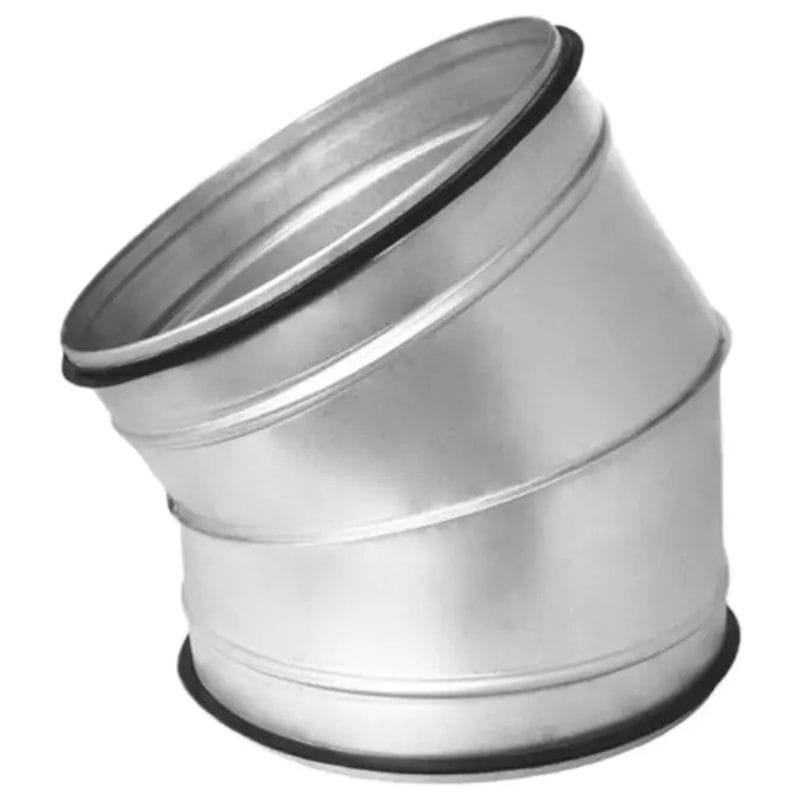

Spiro-SAFE bocht Ø 630 mm 30 graden

Merk: Europlast Artikelnummer W07741
Spiro-SAFE bocht Ø 630 mm 30 graden
Spiro-SAFE bocht Ø 630 mm 30 graden

Beschrijving

Moet je een hoofdkanaal van Ø 630 mm net even om een obstakel heen sturen? Met deze Spiro-SAFE bocht maak je een flauwe knik van 30 graden in de grootste maat spirobuis die we voeren, het formaat voor industrie en utiliteit. De bocht is gesegmenteerd opgebouwd en aan beide kanten voorzien van een voorgemonteerd EPDM-rubber.

Een flauwe hoek houdt de weerstand laag

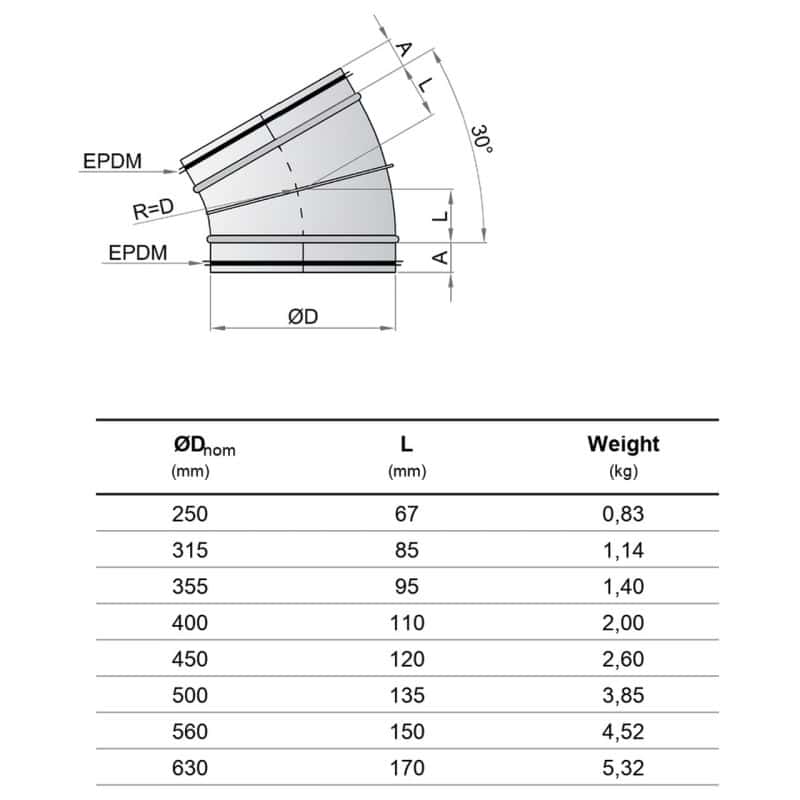

Bij dit soort diameters gaat er veel lucht door het kanaal, en elke scherpe richtingsverandering kost druk. Met 30 graden buig je het tracé om een ligger of een leiding heen zonder dat de luchtstroom echt verstoord raakt. De bochtstraal is gelijk aan de diameter, dus de binnenkant blijft ruim en de lucht volgt de wand. Twee van deze bochten achter elkaar vervangen een haakse bocht met flink minder drukverlies.

Luchtdicht zonder tape

Aan beide insteekeinden zit een dubbele EPDM-lipafdichting. Je schuift de bocht in de buis en de verbinding haalt luchtdichtheidsklasse D, de hoogste klasse voor ronde metalen kanalen. Kitten of tapen hoeft niet. Het staal is 0,7 mm dik en aan twee zijden sendzimir verzinkt, zodat de bocht ook bij deze overspanning zijn vorm houdt. Reken op ruim vijf kilo, dus hang hem met twee man in.

Veelgestelde vragen

Waarom een bocht van 30 graden en niet van 45 of 90?

Hoe flauwer de bocht, hoe minder drukverlies. Met 30 graden stuur je het kanaal net om een obstakel heen zonder de luchtstroom echt af te remmen. Bij Ø 630 mm gaat er zoveel lucht doorheen dat dat merkbaar scheelt in het ventilatorvermogen. Moet je echt haaks om, gebruik dan twee bochten van 45 graden met een stukje buis ertussen in plaats van één van 90.

Heb ik afdichtingstape of kit nodig?

Nee. Aan beide kanten zit een voorgemonteerde dubbele EPDM-lipafdichting. Je schuift de bocht in de spirobuis en de verbinding is dicht tot klasse D volgens EN 12237. Tape heb je alleen nog nodig als je het kanaal daarna gaat isoleren.

Hoe hang ik een kanaal van deze maat op?

Met ophangbeugels die geschikt zijn voor de diameter en het gewicht, aan beide zijden van de bocht. De bocht zelf weegt ruim vijf kilo en met de aansluitende buizen erbij loopt dat snel op. Hang de beugels dicht bij de verbindingen, zodat het insteekeind niet uit de buis kan trekken.

Past deze bocht op elke spirobuis van Ø 630 mm?

Ja. Spirobuis en hulpstukken werken met dezelfde nominale maatvoering, dus een Ø 630 mm bocht past op Ø 630 mm buis. Let er wel op dat het insteekeind de bocht in gaat en niet eroverheen: de aansluitingen zijn mannelijk uitgevoerd.

Specificaties

Artikelnummer W07741
EAN 8719544108333
Model Bocht 30 graden
Materiaal kanaal Staal
Nom. kanaaldiameter 630 mm
Met voorgemonteerde afdichting Ja
Oppervlaktebescherming Verzinkt
Luchtdichtheidsklasse volgens EN 1751 D
Geïsoleerd Nee
Verpakking Per stuk
Productcode BSL-630-30
Bochthoek 30°

Documentatie

Beoordelingen

Nog geen beoordelingen voor dit product. Heb je hem in huis? Dan helpt jouw ervaring de volgende koper.
