Sep aardlekautomaat C 32A 3P+N 30mA – RCM4

Merk: SEP Europe Artikelnummer W07710

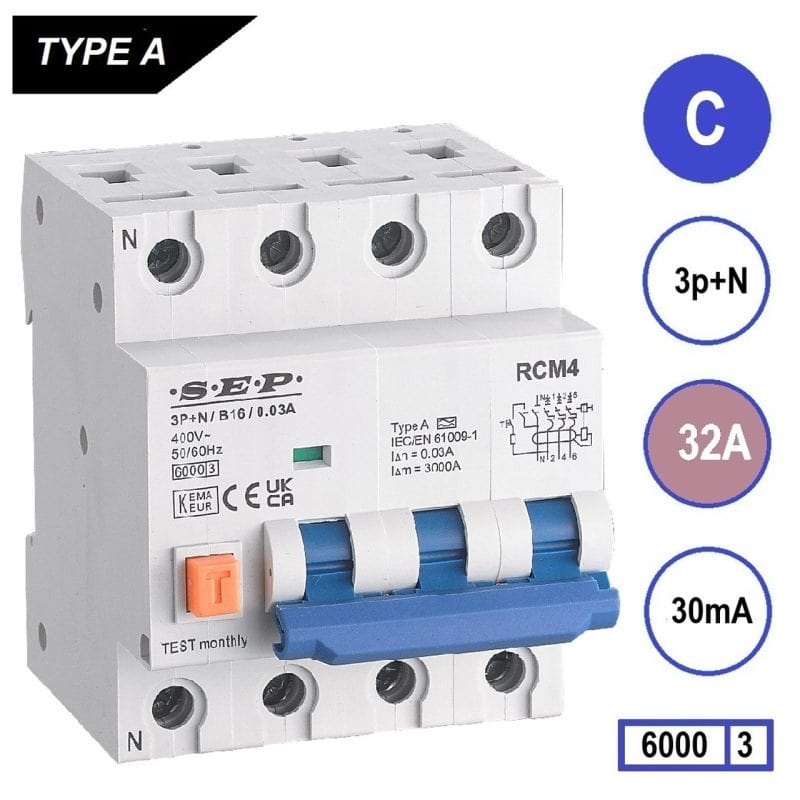

Sep aardlekautomaat C 32A 3P+N 30mA - RCM4
Sep aardlekautomaat C 32A 3P+N 30mA - RCM4, aansluitschema

Beschrijving

Zoek je een 3-fase aardlekautomaat voor een groep met hoge inschakelstromen? Deze Sep RCM4 combineert 32 ampère met een C-karakteristiek, die een korte piek bij het inschakelen opvangt zonder meteen uit te vallen. Samen met de 30 mA lekstroombeveiliging beveilig je er een zware 400 volt-groep mee.

C-karakteristiek voor inschakelpieken

Motoren, transformatoren en grote verlichtingsinstallaties trekken bij het inschakelen kortstondig veel meer stroom dan ze daarna gebruiken. Een B-automaat valt daar soms op uit; de C-karakteristiek laat die piek toe en grijpt pas bij een echte overbelasting of kortsluiting in. Voor laadpalen is dit vaak het voorgeschreven type.

32 ampère op 3 fasen, 4 modules breed

Met 32 ampère over drie fasen schakel je tot circa 22.000 watt op 400 volt. De nul schakelt mee, zodat de groep bij uitschakelen volledig spanningsloos is. Type A lekstroomdetectie maakt hem geschikt voor installaties met gewone elektronica; heb je een laadpaal of omvormer die om type B vraagt, kijk dan naar de RCMB-uitvoering. De automaat is 72 mm breed, oftewel 4 module-eenheden, en klikt op standaard DIN-rail. Bij 32 ampère hoort minimaal 4 mm² kabel, bij langere afstanden 6 mm².

Veelgestelde vragen

Wanneer kies ik C in plaats van B?

Bij groepen met een hoge inschakelstroom: motoren, transformatoren, grote verlichtingsinstallaties en veel laadpalen. De C-karakteristiek laat die korte piek toe. Voor gewone groepen met verlichting, stopcontacten en elektronica is een B-automaat juist beter, want die schakelt bij een storing sneller uit.

Hoeveel vermogen kan ik hierop aansluiten?

Op 400 volt driefasen komt 32 ampère neer op ongeveer 22.000 watt. Dat is ruim voldoende voor een laadpaal van 22 kW of een zware machinegroep. Houd wel rekening met de totale belasting van je installatie en de capaciteit van je hoofdaansluiting.

Is deze geschikt voor een laadpaal?

Voor de meeste laadpalen wel, zeker met de C-karakteristiek en 22 kW capaciteit. Let op één ding: veel laadpalen schrijven een type B-aardlekbeveiliging voor vanwege gelijkfoutstromen. Deze automaat is type A. Staat er type B in het voorschrift, kies dan de RCMB-uitvoering.

Wat betekent 3P+N precies?

Drie fasen worden beveiligd en de nul schakelt mee zonder zelf beveiligd te zijn. Bij uitschakelen is de groep daardoor volledig spanningsloos, inclusief de nul. Dat is iets anders dan een volledig 4-polige automaat, waarbij ook de nul een beveiliging heeft.

Specificaties

Artikelnummer W07710
EAN 8718959012402
Aantal polen (totaal) 4
Montagewijze DIN-rail
Merk SEP Europe
Productcode RCM4-C32.03
Type automaat Aardlekautomaat
Aantal beveiligde polen 3
Meeschakelende nul Ja
Aantal ampere 32 ampere
Uitschakelkarakteristiek C
Nom. foutstroom 30mA
