Cellpack schroefverbinder 240 – 400mm2 – CSV-T

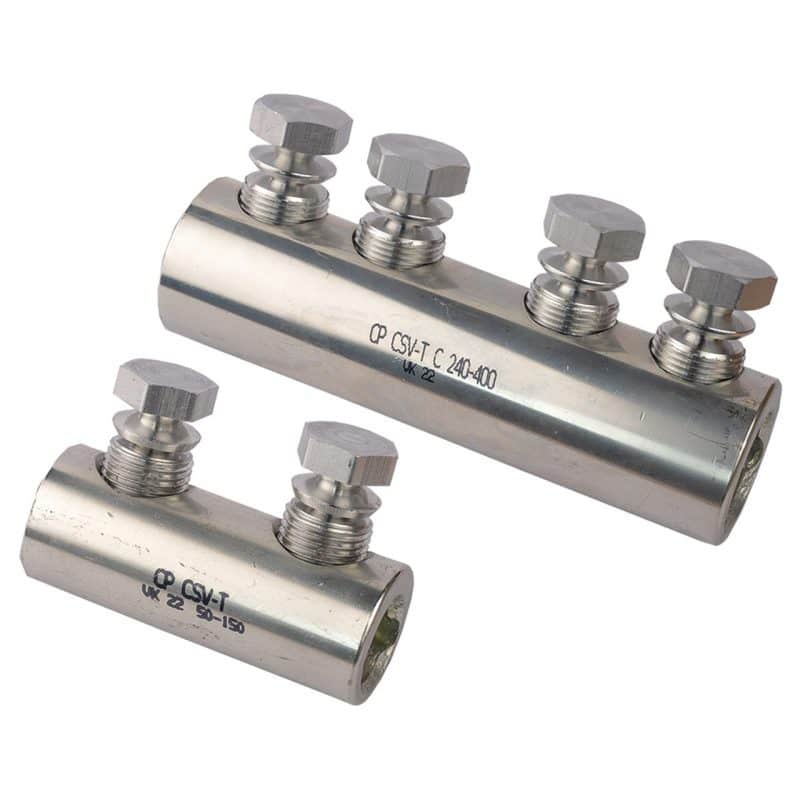

Moet je een kabel van 240 tot 400 mm² verbinden zonder perstang? Deze Cellpack CSV-T klemt de aders vast met vier bouten, dus je hebt geen hydraulisch persgereedschap nodig. Het schroefkoppelstuk is van vertind aluminium en werkt op koperen én aluminium aders, wat hem ook geschikt maakt als overgang tussen die twee. Een typische toepassing is een hoofdkabel in de energiedistributie of een zware industriële voeding.

Schroeven in plaats van persen, op koper en aluminium

Bij deze doorsnedes wordt persen een klus met zwaar gereedschap. Een schroefverbinder omzeilt dat: je zet de aders vast met bouten die bij het juiste koppel hun kop afbreken, zodat de verbinding altijd met de voorgeschreven kracht is aangezet. Een gewone steeksleutel volstaat; Cellpack adviseert er een tegenhouder bij zodat het huis niet meedraait. De verbinder is getest volgens IEC 61238-1 en geschikt voor aders van klasse 1 en 2 (RE, SE, RM en SM) volgens IEC 60228, in zowel koper als aluminium. Daarmee sluit je ook een oude aluminium kabel op een nieuwe koperen aan.

Het huis eromheen kies je zelf

Een schroefverbinder maakt de elektrische verbinding, maar isoleert niet. De afwerking doe je met een verbindings- of overgangsmof eromheen, zoals de giethars-verbindingsmoffen uit hetzelfde Cellpack-programma. Met een lengte van 150 mm en een buitendiameter van 42 mm past deze verbinder in de gangbare maten daarvan.
