Overspanningsbeveiliging: wanneer is het nodig?

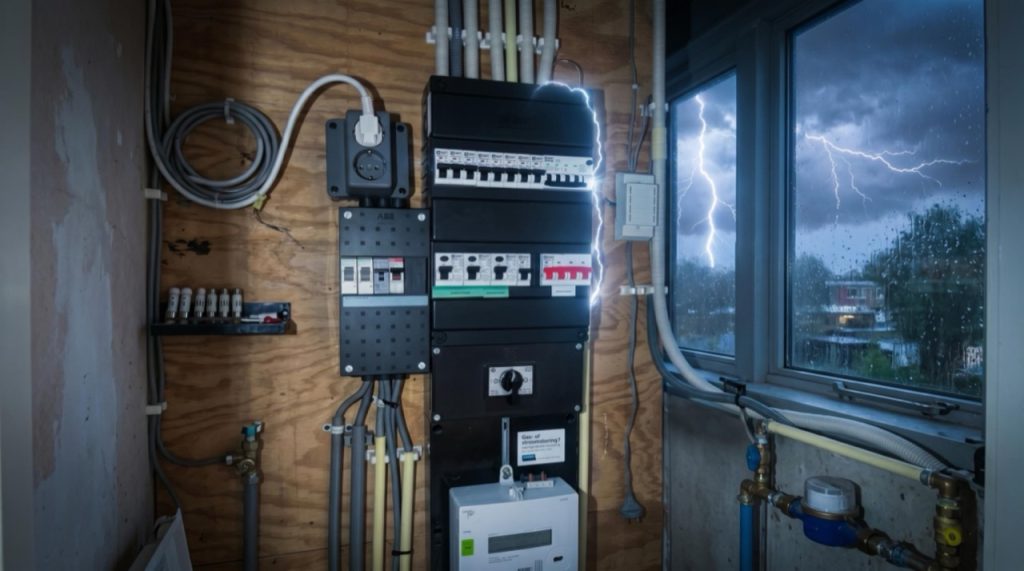

Het onweersseizoen staat weer voor de deur. En precies dan duikt de vraag op: is die overspanningsbeveiliging in de groepenkast nu echt nodig, of is het optioneel? Het korte antwoord: bij installaties met zonnepanelen, een laadpaal of een externe bliksembeveiliging is een SPD (Surge Protective Device) volgens NEN 1010 niet langer een nice-to-have, maar een eis. En in vrijwel elke andere moderne installatie met gevoelige elektronica is het simpelweg verstandig. In dit artikel zetten we op een rij wanneer welk type nodig is, wat de norm precies voorschrijft en waar je bij de keuze op let. Zo maak je jouw klus weer een stuk makkelijker.

Wat doet een overspanningsbeveiliging precies?

Een overspanning is een extreem korte spanningspiek (vaak korter dan een duizendste van een seconde) die ver boven de normale netspanning uitkomt. Zo’n piek ontstaat meestal door blikseminslag, direct of via inductie, of door schakelhandelingen op het net. Het gevolg is bekend: doorgebrande printplaten, gesneuvelde omvormers, defecte besturingen en in het ergste geval brand.

Een SPD vangt die piek op door zeer kortstondig kort te sluiten en de overtollige energie veilig naar de aarde af te voeren. Zodra de piek voorbij is, herstelt de beveiliging zich en werkt de installatie gewoon door. Belangrijk om te weten: een SPD beschermt alleen als de aarding en potentiaalvereffening van de installatie op orde zijn. Een overspanningsbeveiliging is namelijk nooit beter dan het vereffeningsplan eronder. Een degelijke aardverbinding is dus altijd voorwaarde nummer één.

Waarom juist nu? Het onweersseizoen en de risico’s

Nederland telt jaarlijks zo’n 200.000 blikseminslagen. De schade aan elektronische apparatuur loopt op tot ongeveer 35 miljoen euro per jaar, en dat is alleen nog maar wat verzekeraars uitkeren. Het venijn zit hem meestal niet in de directe inslag, maar in de indirecte. De bliksem slaat dan verderop in (in een boom, een lantaarnpaal of het net) en de spanningspiek verplaatst zich via de kabels jouw installatie in. Eén zo’n piek kan in een fractie van een seconde een omvormer, een laadpaal of een complete besturing slopen.

Het grootste risico loop je in deze situaties:

• Zonnepanelen. Omvormers zijn bijzonder gevoelig voor spanningspieken, en de lange DC-kabels naar het dak vangen inductiepieken makkelijk op. Een gesneuvelde omvormer betekent: geen opbrengst tot je hem vervangt.
• Een laadpaal. Die staat vaak buiten, hangt aan een eigen groep en bevat dure vermogenselektronica.
• Veel gevoelige elektronica. Denk aan domotica, een serverruimte, meet- en regelapparatuur of een thuisbatterij met Battery Management System.

Juist in deze gevallen is het onweersseizoen het moment om in actie te komen. Wie wacht tot na de eerste flinke bui, is vaak te laat.

Wanneer is overspanningsbeveiliging verplicht volgens NEN 1010?

De NEN 1010:2020+C1:2024 regelt dit via een aantal rubrieken, en die laten weinig ruimte voor interpretatie. Rubriek 443 beantwoordt de vraag wanneer je een SPD moet toepassen. Overspanningsbeveiliging is verplicht zodra de gevolgen van een overspanning invloed hebben op onder meer menselijk leven (zorg, veiligheidsdiensten), openbare voorzieningen of grote aantallen mensen.

Valt de installatie daar niet onder? Dan schrijft de norm een risico-evaluatie voor volgens rubriek 443.5. En let op, want dit detail gaat in de praktijk vaak mis: voer je die risico-evaluatie níet uit, dan is overspanningsbeveiliging alsnog verplicht. Zo staat het letterlijk in de norm. Geen evaluatie betekent dus: SPD plaatsen.

In de praktijk komt het op het volgende neer. Overspanningsbeveiliging is in elk geval vereist bij:

• Nieuwbouw en ingrijpende renovaties waarbij de groepenkast wordt vervangen
• PV-installaties (zonnepanelen), zowel aan de AC- als aan de DC-zijde, afhankelijk van de risico-evaluatie
• Laadpalen voor elektrische voertuigen
• Gebouwen met een externe bliksembeveiligingsinstallatie (hier is type 1 nodig)
• Installaties in zorg, datacenters en panden met noodstroom

Voor bestaande woningen die níet worden gewijzigd geldt geen terugwerkende kracht: daar is een SPD niet verplicht, maar wel sterk aan te raden. Goed om te weten: in België is overspanningsbeveiliging sinds 2020 al voor álle woningen verplicht, en experts verwachten dat Nederland binnen enkele jaren dezelfde kant op gaat. Daar komt bij dat verzekeraars steeds vaker preventie-eisen stellen. Ontbreekt een SPD, dan kan dat bij een zakelijke polis de uitkering beperken.

PV en laadpalen: let op de details

Voor PV-installaties speelt overspanningsbeveiliging op twee fronten: de AC-zijde én de DC-zijde. Rubriek 712.443.101 stelt dat waar bescherming op basis van rubriek 443 vereist is, deze ook aan de DC-zijde moet worden toegepast. Is bescherming volgens 443 níet vereist? Dan volgt een aparte risicobeoordeling op basis van de kritische kabellengte (Lcrit) ten opzichte van de werkelijke lengte. Is de werkelijke leidinglengte gelijk aan of groter dan Lcrit, dan zijn SPD’s aan de DC-zijde noodzakelijk.

Let op een hardnekkig misverstand: de varistors die standaard in veel omvormers zitten, gelden volgens de norm níet als volwaardige overspanningsbeveiliging. Reken daar dus niet op. Aan de DC-zijde moeten SPD’s voldoen aan NEN-EN-IEC 61643-31, en het spanningsbeschermingsniveau (Up) moet passen bij de stoothoudspanning van de panelen en omvormer. De vuistregel uit de norm: beperk Up tot maximaal 80% van de stoothoudspanning van het te beschermen materieel.

Bij laadpalen geldt vergelijkbare logica. De laadpaal hangt vaak aan een eigen groep, staat buiten en bevat kostbare vermogenselektronica, precies de combinatie waarbij je niet wilt gokken. Een SPD is hier dan ook standaard onderdeel van een nette installatie.

Type 1, type 2 of type 3: welke kies je?

Hier komt het aan op de juiste keuze. De drie types verschillen in hoeveel energie ze kunnen afvoeren en waar je ze in de installatie plaatst. Ze werken volgens een getrapt principe: grof, midden, fijn.

• Type 1: grofbeveiliging. Dit is de zwaarste beveiliging, bedoeld om de energie van een directe blikseminslag (golfvorm 10/350 µs) af te voeren. Je plaatst hem in of nabij de hoofdverdeler, bij de oorsprong van de installatie. Type 1 is verplicht zodra het gebouw een externe bliksembeveiligingsinstallatie heeft. Belangrijk: een type 1 biedt op zichzelf niet het volledige beschermingsniveau en moet altijd gecoördineerd worden met een type 2 stroomafwaarts.
• Type 2: middenbeveiliging. Dit is de standaardoplossing en in de meeste installaties de basis. Een type 2 (golfvorm 8/20 µs) beschermt tegen de gevolgen van indirecte blikseminslag en tegen schakeloverspanningen, en vangt de restspanning van een type 1 op. Je plaatst hem zo dicht mogelijk bij het voedingspunt, in de groepenkast of onderverdeler. Voor de meeste woningen en bedrijven zónder externe bliksembeveiliging volstaat een type 2.
• Type 3: fijnbeveiliging. Dit type heeft een lage afvoercapaciteit en beschermt specifieke, gevoelige eindapparatuur dicht bij het gebruikspunt. Omdat een type 3 weinig stroom kan afvoeren, gebruik je hem vrijwel altijd in combinatie met een type 2.

Wil je alles in één? Dan is er het gecombineerde type 1+2 SPD. Die brengt grof- en middenbeveiliging samen in één toestel. Ideaal voor compacte installaties of als de ruimte op de DIN-rail beperkt is.

De kunst zit in de coördinatie. Na een type 1 loopt de stootspanning verderop in de installatie weer op. Die mag de stoothoudspanning van een onderverdeler of apparaat niet overschrijden. Gebeurt dat wel, dan hoort er een type 2 (en eventueel een type 3) bij. Een goed beveiligingsconcept kijkt dus naar de hele keten, niet naar één toestel.

Praktische aandachtspunten bij de montage

• Plaats de SPD direct na de hoofdschakelaar, met een zo kort mogelijke aansluitleiding (max. 0,5 meter volgens de norm). Lange aders verminderen de bescherming flink.
• Zorg dat de aarding en vereffening op orde zijn. Denk ook aan de aansluiting naar een bijgebouw, schuur of tuinverlichting: ook daar kan een piek binnenkomen.
• Houd de statusindicator in de gaten. Brandt het venster niet meer groen, dan is de module aan vervanging toe. Check dit na elk zwaar onweer.
• Bij zonnepanelen: denk aan de DC-zijde. Eén SPD in de meterkast is dan vaak niet genoeg.
• Documenteer en keur volgens NEN 1010. Bij oplevering wordt hierop gecontroleerd.
